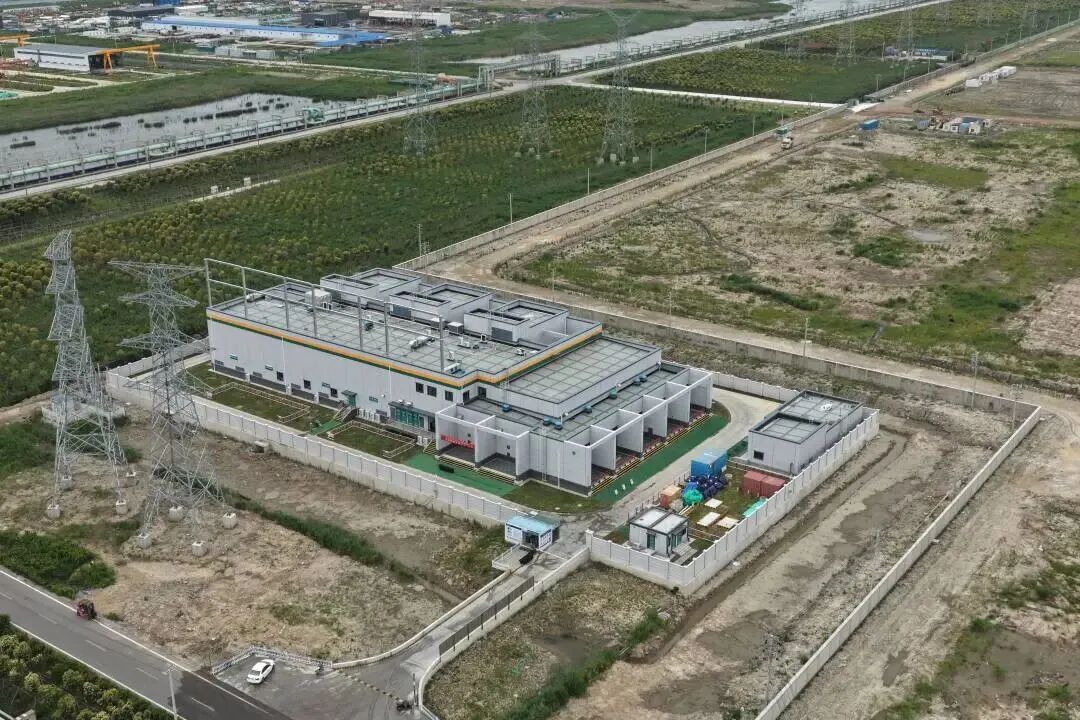

宁波围涂220kV变电站作为区域电网的重要枢纽，其地理位置特殊，处于典型的沿海滩涂环境。这种环境不仅对土建施工提出了挑战，更对站内核心神经系统——站用交直流一体化电源系统的可靠性提出了极高要求。作为变电站的“心脏”与“血液”，电源系统的稳定性直接决定了电网的安全运行。

本项目在设计之初便确立了严苛的技术标准：“双设备、双路由、双电源”的高可靠性配置原则，并针对220kV及以上电压等级变电站的规范，特别配置了2套站用交流不间断电源装置（UPS），确保在交流供电中断的极端工况下，仍能维持至少2小时的事故供电能力。

物理布局解析：从图纸到现实的“双设备”落地

交流配电区：双进线与双馈线的对称美学

在空间布局上，采用了标准的对称结构：“I段交流馈电柜1→I段交流馈电柜2→I段交流进线柜→II段交流进线柜→II段交流馈电柜2→II段交流馈电柜1”。

这种布局并非随意安排，而是构建了坚实的交流双母线基础。

双进线保障：I段与II段交流进线柜并列布置，意味着变电站拥有两路独立的站用电源输入。当一路电源因滩涂环境恶劣（如盐雾腐蚀导致线路故障）或上级电网检修而失电时，另一路进线可立即通过母联开关承担全站负荷。

双馈电冗余：馈电柜的成对出现，确保了负载侧的双路供电需求。对于重要的交流负荷，如主变压器冷却器、有载调压开关等，可以分别从I段和II段取电，真正实现了物理层面的“双路由”。

分区管理：第二排的“交流分电柜1→交流分电柜2”进一步细化了分配层级，将动力负荷与控制负荷在物理上进行适度分离，减少了单一故障点的波及范围。

二次设备室：核心控制区的多重防线

二次设备室是全站的大脑，其电源配置的复杂度最高。根据实际布置，第一排屏体依次为：“直流馈线柜1→I段直流充电柜→直流联络柜→II段直流充电柜→直流馈线柜2→直流分电柜1→直流分电柜2→直流分电柜3→事故照明柜→UPS电源柜1→UPS电源柜2”。

这一长串的设备列表，实际上描绘了一套严密的防御体系：

充电模块的双重守护：“I段直流充电柜”与“II段直流充电柜”分列直流联络柜两侧。这是典型的单母线分段接线方式的物理体现。两套高频开关电源模块独立运行，分别给蓄电池组浮充。即使一套充电机发生故障，另一套也能独立承担直流母线的经常性负荷并对电池充电，杜绝了直流系统瘫痪的风险。

UPS的双套配置：这两套UPS通常采用并联冗余或主备模式，为调度数据网、监控系统服务器等对电能质量极其敏感的负载提供纯净、不间断的交流电。在滩涂地区，电网电压波动可能较大，双UPS配置能有效抵御电压暂降和谐波干扰。

事故照明的独立保障：专门设置的“事故照明柜”位于核心区域，确保在全站失电的黑暗时刻，运维人员仍能拥有可靠的疏散和抢修照明，这是安全生产的最后一道防线。

二次设备间与扩展区：灵活延伸的供电触角

随着变电站智能化程度的提高，直流负载数量激增。项目中设置的“二次设备间”以及第二排的“直流分电柜7→直流分电柜8”，是对核心直流系统的有力补充。

分散布置，就近供电：通过电缆沟道将这些分电柜延伸至各个保护小室或继电器室，缩短了直流馈线半径，减少了线路压降，提高了末端电压的稳定性，避免了通信设备与继电保护装置争抢直流资源，实现了专电专用。

 技术内涵深化：“三双”原则在滩涂环境的特殊价值

宁波围涂220kV变电站的这一电源系统配置，不仅仅是为了满足规程，更是为了适应滩涂环境的特殊性。

“双电源”应对环境不确定性

滩涂地区气候多变，台风、雷暴频发，外部电网遭受自然灾害冲击的概率远高于内陆。项目采用的双进线、双充电机、双UPS配置，本质上是构建了一个具有高度韧性的微电网。当外部环境恶化导致单一电源通道受损时，系统内部的冗余机制能自动隔离故障点，维持核心业务不中断。这种“东方不亮西方亮”的架构，是抵御自然灾害的最有效手段。

“2小时事故供电”的硬约束落实

“当交流供电中断时，不间断电源系统应能保证2小时事故供电”。

这“2小时”并非一个简单的数字，它背后是巨大的蓄电池组容量配置与精密的充放电管理策略。系统中的I段与II段直流充电柜，不仅负责日常的浮充电，更承担着在事故状态下快速激活电池组、支撑逆变器的重任。配合专用的事故照明柜，确保在全站失电的黑暗环境中，关键通道与操作现场仍能保持照明，为运维人员进行紧急处置争取宝贵时间。

同时，两套UPS电源柜内置的高性能蓄电池组，专为计算机敏感负载设计。即便在直流系统波动或交流输入完全消失的情况下，也能通过逆变器输出稳定、纯净的正弦波电源，防止数据丢失或设备重启，确保电网调度指令的下达与执行不受干扰。

一体化监控与智能运维

如此庞大的设备群，如果依靠人工巡检，在滩涂潮湿环境下不仅效率低，而且容易漏检。交直流一体化电源系统的优势在于“一体化监控”。

统一平台：该系统将交流进线、直流充电、UPS状态、蓄电池内阻等所有数据接入统一的监控后台。

绝缘监测：针对滩涂高湿度容易导致电缆绝缘下降的问题，系统中的直流馈线柜通常集成了高精度的绝缘监测装置，能实时定位接地故障支路，防止因一点接地发展为两点接地短路。

宁波围涂220kV变电站站用交直流一体化电源系统的建设，是一次将高标准规范与复杂现场环境完美结合的工程实践。

该项目的成功投运，将大大减轻宁波市镇海区片区供电压力，提高石化区电网供电可靠性，对周边新建在建的重大项目、产业起到基础性支撑作用。

同时也验证了交直流一体化电源技术在沿海复杂环境下的适应性，为未来类似地理条件下的电力基础设施建设提供了宝贵的实证参考。
