每天清晨，对于早八人来说，从挤早高峰的地铁开始，或许每天奔跑、低头刷手机、排队等待列车进站，于我们来说是一件寻常不过的事。但有时候在放空时，我们是否也会思考这个每天运送数百万人次的“地下巨龙”，是怎么跑起来的？

在你看不见的隧道深处，有一张巨大电网组成了一支“能量隐形护卫队”正默默运作，它们协同作战，让每一度电都物尽其用，也让我们在每天通勤路上，多了一份安稳与从容。

PART.01

“隐形护卫队”：一张精密电网

这支“隐形护卫队”主要由牵引供电系统、动力照明供电系统两大板块组成。

1、牵引供电系统：专为列车提供动力。

牵引变电站：沿线路每隔几公里设置一座。它将中压电（如35kV）转化为列车使用的直流电（国内常用DC1500V或DC750V）。

馈线：将直流电从牵引变电站输送到供电轨上。

2、动力照明供电系统：为车站和隧道内所有设备供电。

降压变电站：通常每个车站都有，将中压电降压至380V/220V的民用/工业电。

供电对象：包括车站照明、电梯扶梯、通风空调、站台门、售票机、通信信号系统、调度中心等，这是地铁运行的“神经系统”和“生命保障系统”。

PART.02

它是如何支撑整个地铁的安全高效运行的？

对于地铁而言，供电系统远不止是“提供动力”。它是一个集高压输变电、大功率整流、智能配电、电力电子、实时监控与冗余控制于一体的超大型工业级供电解决方案。

移动层面（列车）：

牵引动力：驱动数百吨的列车加速、匀速运行。

车载系统：为车厢照明、空调、广播、显示屏、车门控制等供电。

节点层面（车站）：

乘客服务：照明、售票检票、电梯扶梯、站台门。

运营保障：车站控制室、通信设备、消防系统、安防监控。

环境维持：巨大的通风空调系统，维持地下空间的空气质量和温度。

神经与控制层面（全线）：

信号系统：这是地铁安全、高密度运行的大脑。它控制列车行车间隔、路径和速度，所有数据通信都依赖稳定供电。

调度中心：监控和指挥全线列车的“心脏”。

通信系统：车地无线通信、有线调度电话、乘客信息系统。

应急预案层面：

UPS不间断电源：为控制、通信、信号、自动化等“神经系统”提供纯净、稳定、不间断的电能。

EPS应急电源：用于保障电力中断时的应急照明、消防设施等一级负荷供电。当市电正常时通过切换装置供电并为蓄电池充电；断电或电压异常时，控制器启动逆变器切换至蓄电池供电，恢复后自动切换回市电。

PART.03

安全与可靠性：如何做到“万无一失”？

1、地铁供电采用 “分层分区，冗余备份” 的军事级设计。

• 分层： 110/220kV主变电所 → 35/10kV中压环网 → 400V/230V低压配电 → DC1500/750V牵引网。

• 分区： 每个牵引变电所和降压变电所负责一个明确的供电区间，通过联跳保护实现故障隔离。

• 供电系统N-1原则：任何一座主变电所或一条供电线路退出，备用电源能无感切换，保障全线正常运行。

2、备用电源（UPS/EPS）：为关键设备（如信号系统、调度中心、应急照明、通风）提供不间断电源。断电时自动切换，保证持续运行。

3、全生命周期管理：从规划阶段就要同步设计安全设施，对车辆、信号等关键设备推行全生命周期管理，并建立质量信用追溯机制。

4、智慧化运维：推动“智慧维保”，利用传感器和数据分析，实现对设备故障的提前诊断和精准定位，变“故障修”为“预防修”。

PART.04

汇业达在其中担任什么角色

简单来说，汇业达在地铁系统中扮演着关键设备“安全卫士”和“能量管家”的角色。它是一家专注于为地铁提供各类高可靠性工业电源及监控系统的“专精特新”高新技术企业，它的产品深度融入地铁的多个关键安全环节，其主要产品线可以概括为：

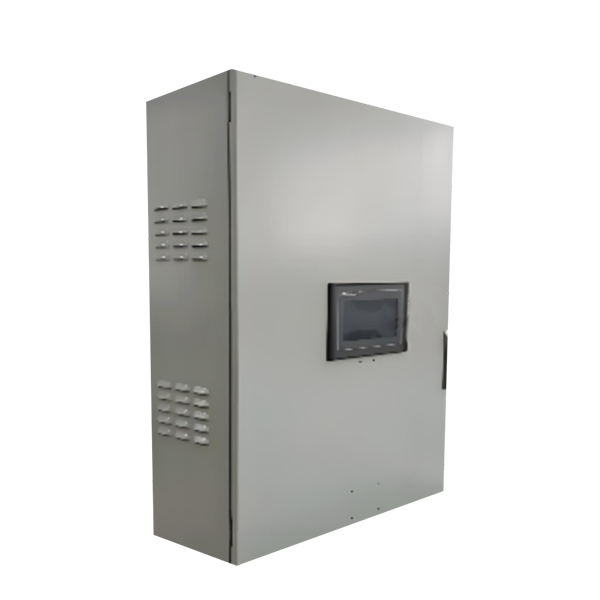

站台门电源系统

安全第一道防线的保障：站台门是隔离乘客与轨道的安全屏障。其电源系统专为高可靠性设计，例如采用纯直流供电方案，以避免传统UPS故障可能导致的全站站台门瘫痪风险。

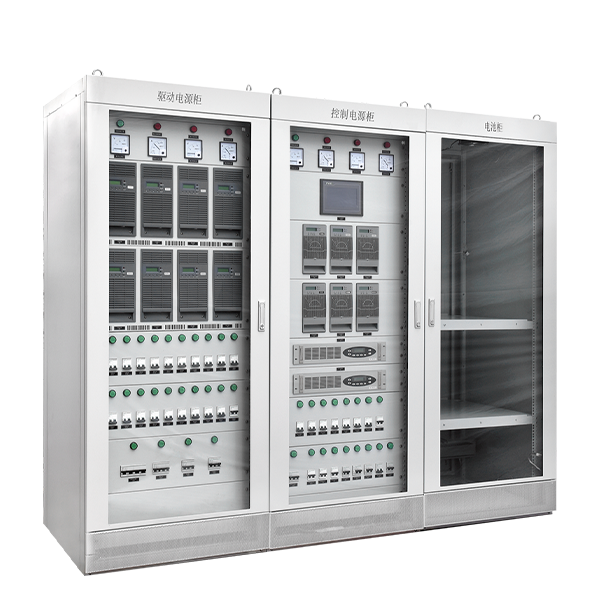

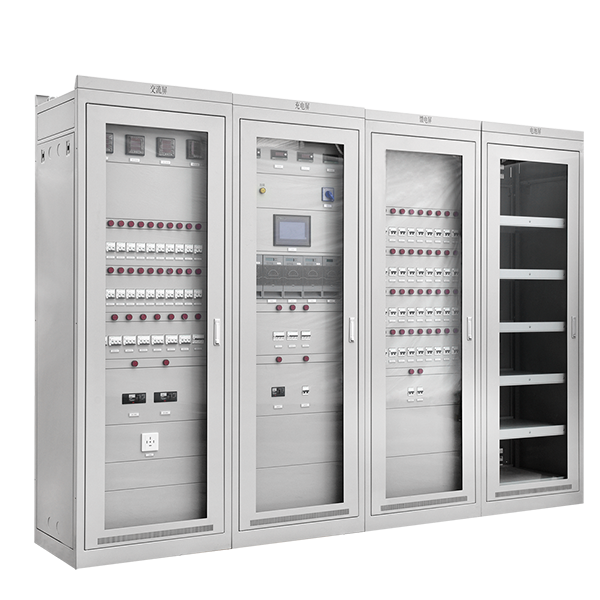

交直流电源系统

保障底层电力架构：它主要解决电能转换、分配和保障的问题，非单一设备，而是由牵引整流机组（AC/DC）、配电变压器（AC/AC）、UPS/EPS（AC/DC/AC）等构成的体系。决定整个供电网络的电能质量和制式。

智慧照明与应急电源

智慧照明电源系统：它不仅是驱动LED灯，更通过智能调光实现节能。例如，厦门地铁的智能驱动可根据环境光线和人流密度自动调节亮度。

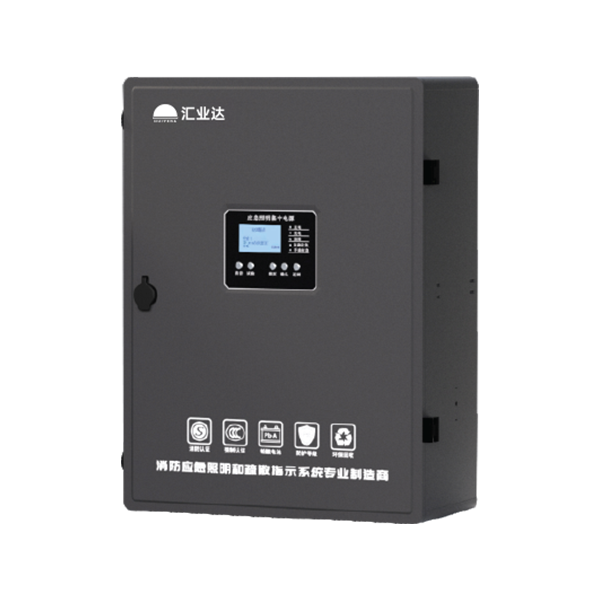

智能应急照明与疏散电源系统：现代地铁采用集中电源型智能系统，在火灾等紧急情况下，疏散指示标志可根据火灾地点智能调整指示方向，动态规划最佳逃生路径，远超传统固定指示牌的效果。

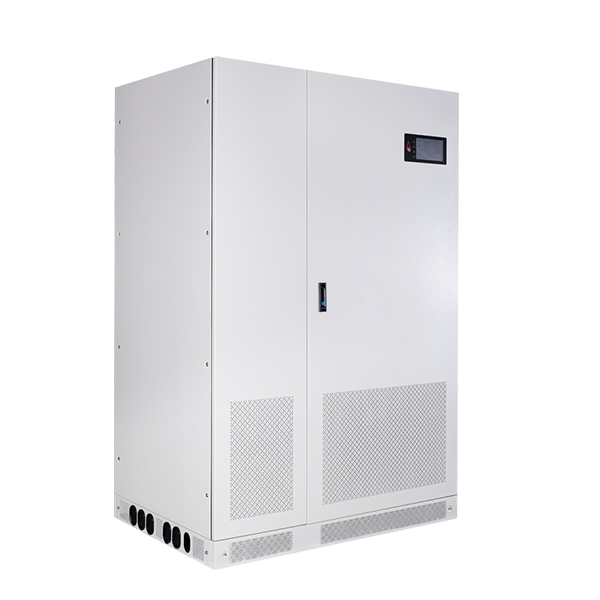

备用电源（UPS/EPS）

UPS：主要保护通信、信号、综合监控等弱电系统。例如在东莞地铁1号线，信号系统的UPS保障了全自动驾驶列车的指令传输零中断。地铁UPS通常采用双机冗余架构，确保一台故障时另一台能无缝接管全部负载。

EPS：主要应对消防应急照明、排烟风机等强电负载。当市电故障时，EPS能在毫秒级内切换为蓄电池供电，为人员疏散和抢险争取宝贵时间。

这些系统并非孤立工作，而是构成了一个纵深防御、智能协作的体系：

日常运行：交直流电源系统提供基础电力，智慧照明电源等设备高效运行，智能监控系统进行全景监测。

电网波动时：UPS立即介入，保障核心控制系统不断电；智慧照明电源可自动调暗，减轻电网压力。

市电故障时：EPS和应急疏散电源启动，为疏散和抢险提供照明与动力；备用发电机组可能投入。

极端故障下：站台门电源依靠其高可靠设计（如直流双电池组）维持基本功能；各系统在智能监控的指挥下有序应对，将影响降到最低。

总而言之，驱动地铁飞驰的，不仅是庞大的电力，更是不断进步的节能智慧。当下次乘坐地铁时，或许你可以留心感受一下：列车平稳加速时的力度，站台灯光柔和的明暗变化，屏蔽门精准的开合节奏。这些流畅体验的背后，是一整套复杂而智慧的供电系统在默默支撑。

它如同地铁的血液循环系统，不间断地将能量输送到每个角落，却将自己隐藏得如此之好。最好的技术或许正是这样：不可或缺，却近乎无形。
