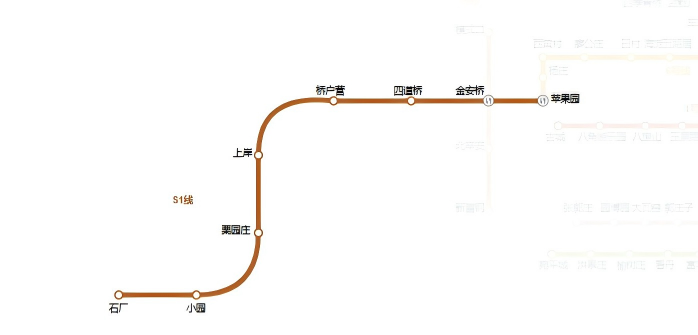

在轨道交通领域，设备更新改造是汇业达的“日常功课”。这一次，我们改造的是北京S1号线全线UPS电源系统的整体改造工程项目。S1号线，是北京市首条中低速磁悬浮地铁列车，也是中国第二条中低速磁悬浮线路。2017年开通，全长约10.2 公里，全线设8座高架车站，1座车辆段，是连接门头沟区与北京中心城区的重要交通动脉。

自2017年开通以来，S1号线UPS电源系统已经高负荷运行了8年，面临着元器件老化严重、系统故障频发、运维成本攀升、供电安全等问题，更新改造迫在眉睫。

直面挑战：极限条件下的改造难题

在接到这个项目的时候，项目团队压力非常大，S1号线磁悬浮线路真的是太特殊了，现场条件也很复杂，但越是难啃的项目，汇业达人就更是勇往直前。最终技术团队通过多轮现场踏勘与方案推演，梳理出了贯穿施工全流程的七大核心难点：

1) 时间窗口极限：地铁夜间检修窗口仅3小时（00:00-03:30），需在极短时间内完成设备切换

2) 搬运环境复杂：部分站点（如石厂站）设备室位于夹层，无货梯，只能通过爬楼设备+人力搬运

3) 旧设备拆除难度大：旧设备带输出隔离变压器，重量大、安装复杂，且被其他机柜“夹持”，移位空间狭小

4) 电池组改造复杂：原电池组为50节×2组并联，需重新分组为32节×3组并联，现场存在4种不同布线方案

5) 接口兼容性风险：新设备需与既有配电系统、监控系统（PSCADA/BAS）无缝对接，协议兼容性存在不确定性

6) 现场条件不可预见：部分站点静电地板锈蚀、承重不足，电源线长度不足，挡水板设计缺陷等

7) 多站点同步推进：涉及全线10个安装部位，分布广、协调难，需精细化管理

定制化解决方案：精准施策，全线一盘棋

面对复杂挑战，汇业达为S1号线量身定制了"全线统一规划、分站精准实施"的UPS电源系统更新改造方案，以自主研制的HYD-UT33系列工业级工频UPS电源系统为核心，实现全线10个安装部位电源系统的统一标准、统一监控、统一运维。

精准定制，一地一策

针对各站点不同特点，汇业达团队制定了差异化解决方案：

石厂站：
存在问题：设备室位于夹层，无货梯；电池开关柜靠墙安装

解决方案：设备拆解运输（主机柜、隔离变压器分拆），爬楼设备搬运；电池开关组件前置安装，前面板开孔；挡水板重新设计。

小园站：
存在问题：既有电源线长度不足

解决方案：输入铜排加长60MM，并多生产3套备用

苹果园站：
存在问题：原系统属第二代产品，协议不一致；静电地板锈蚀

解决方案：二次开发触摸屏协议程序；紧急更换锈蚀静电地板

车辆段运用库：

存在问题：后台监控B网链路不稳定

解决方案：研发跟进排查通信协议问题，方案验证后统一升级

全线电池系统：

存在问题：电池组需从50节×2组改为32节×3组

解决方案：针对4种不同电池布线方案，分别制定改造策略

关键技术的应用

此次改造项目应用的关键设备是，汇业达的HYD-UT33系列工业级工频UPS电源，它采用的是双隔离设计，具备以下特点：

● 在线双转换DSP技术，支持4台并机

● LCD中英文界面，操作方便

● 输入宽范围，输入功因高（12脉冲输入可选），轻松应对各种复杂电网环境

● 纯净正弦波输出，电压精度高，总谐波失真度低

● 110V、220V、384V直流电压等级可选，电池配置更灵活

● 保护功能强大，具备过载、短路、过欠压保护功能等

● 通讯接口丰富，配置RS485,RS232,RJ45接口

智能技术应用

工频隔离技术：

适应地铁环境潮湿、粉尘、电磁干扰特点，保障恶劣工况下稳定运行

并机冗余架构：

关键站点采用并机冗余，单一模块故障不影响负载供电

智能电池全生命周期管理：

实时监测电池电压、内阻、温度，评估健康度（SOH），实现预防性维护

黑匣子故障追溯：

记录故障前30秒运行数据，大幅缩短故障排查时间

远程监控与统一管理：

无缝接入既有PSCADA/BAS系统，实现“四遥”功能

成效显著：从量变到质变的提升

改造完成后，系统性能实现质的飞跃：

                          改造前                                                                                                               改造后

这一改造不仅大幅提升了供电可靠性，更从根本上解决了运维痛点，为S1号线的安全稳定运行提供了坚实的电力保障。

此次，北京地铁S1号线UPS电源系统改造项目，是汇业达在轨道交通领域技术实力和服务能力的又一次集中体现。面对时间紧、环境复杂、要求高的挑战，汇业达团队凭借丰富的行业经验、定制化的解决方案和高效的项目执行，成功为这条北京首条磁浮线路打造了"高可靠心脏"。

未来，汇业达将持续深耕轨道交通领域，以技术创新为驱动，以客户价值为中心，为全球城市轨道交通提供更智能、更可靠的电源解决方案，让每一次出行都得到安全可靠的电力保障。
