产品概述：

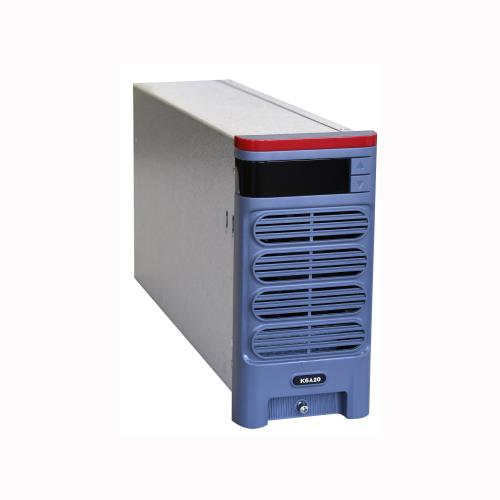

K6A20电源模块：功率级采用世界先进技术---------变频自然谐振软开关技术；控制上采用智能控制技术；功率器件一律使用进口器件。

产品特点：

  Ø  产品具有性能稳定

  Ø  可靠性高

  Ø  输出指标好

技术参数：

交流输入

三相输入额定电压：380V，50HZ

电压变化范围：323VAC-456VAC

频率变化范围：50HZ±10%

直流输出

输出额定值： 20A/117V

电压调节范围：97V-143V

输出欠压差：4V(输出电压比输出欠压点至少高4V，默认最低欠压点93V)

输出过压差:4V(输出电压比输出过压点至少低4V，默认最高过压点147V）

输出限流范围：10%-110%×额定电流

稳压精度：≤0.5%

稳流精度：≤1%

纹波系数：≤0.5%（峰峰值/2）

转换效率：在额定输入电压、额定输出电压，满载以上效率>90%，最高效率>92%

动态响应：在负载25%-50%-25%,50%-75%-50%变化下，超调≤±5%

可闻噪声：模块≤55db 系统≤60db

工作环境温度：-10℃ -- 40℃

绝缘

绝缘电阻：正常大气压，相对湿度＜90%，无冷凝条件下，试验电压为1000V_DC时，初级对次级、初级对保护地和次级对保护地之间的绝缘电阻≥10MW

绝缘强度：初级对次级应能承受50Hz、2500V_AC耐压1分钟，稳态漏电流≤25mA，无击穿或飞弧现象；或者直流2800Vdc耐压1分钟，稳态漏电流≤1mA，无击穿或飞弧现象

初级对保护地应能承受50Hz、2500V_AC耐压1分钟，稳态漏电流≤25mA，无击穿或飞弧现象；或者直流2800Vdc耐压1分钟，稳态漏电流≤1mA，无击穿或飞弧现象

次级对保护地应能承受50Hz、2500V_AC耐压1分钟，稳态漏电流≤25mA，无击穿或飞弧现象；或者直流2800Vdc耐压1分钟，稳态漏电流≤1mA，无击穿或飞弧现象

通讯对地打耐压时，必须将模块内部气体放电管去掉，应能承受500Vdc耐压1分钟，稳态漏电流≤1mA，无击穿或飞弧现象

模块通信功能：

遥测：将模块输出电压，输出电流等，在主监控下显示

遥信：将模块工作状态（保护/故障/正常）信号传递给主监控

遥控：可通过监控单元实现本机的开关机、电池管理功能

结构外型：

表：模块外形尺寸与重量
