在新疆维吾尔自治区南部的塔里木盆地北缘，坐落着被誉为“军垦新城”的阿拉尔市。这里不仅是兵团精神的重要传承地，更是近年来国家纺织产业转移和升级的重要承载区。随着“一带一路”倡议的深入推进，阿拉尔市的纺织服装产业迎来了前所未有的发展机遇。作为产业链上游的核心环节，高品质聚酯纤维（俗称涤纶）的生产能力直接决定了下游纺织品的竞争力。

此次我们介绍的直流电源系统项目正是在此背景下实施的——新疆阿拉尔天纺丝级聚酯生产线配套动力站建设项目。

兵马未动粮草先行，打造一条具备国际先进水平的纺丝级聚酯切片及长丝生产线，以满足市场对高强力、低收缩、阳离子可染等差别化聚酯纤维，就离不开工厂“心脏起搏器”——厂用直流电源系统，其稳定性直接关系到整个化工生产流程的安全与连续。海拔1012米的阿拉尔地区，虽然属于低海拔区域，但考虑到当地夏季高温、冬季严寒以及昼夜温差极大的特殊气候条件，对电气设备的耐候性和可靠性提出了严苛挑战。

项目中的AD2动力站变电所DC220V 100Ah直流屏系统到底应该怎么设计建设呢？汇业达的电源系统又是如何为年产数十万吨级的聚酯生产线保驾护航的。

一、核心痛点与技术挑战

纺丝级聚酯的生产工艺具有高度的连续性。从PTA（精对苯二甲酸）与MEG（乙二醇）的浆料配制，到酯化、缩聚反应生成熔体，再到熔体直纺或切片纺丝，任何一个环节的电力中断都可能导致熔体在管道内凝固，造成整条生产线瘫痪，甚至引发严重的安全事故。

在阿拉尔项目的动力站设计中，我们面临了以下核心技术挑战：

供电可靠性的极致要求：动力站承担着向全厂提供蒸汽、压缩空气、循环水等公用工程的任务。一旦动力站失电，反应釜搅拌停止、热媒泵停转，后果不堪设想。因此，必须建立一套绝对可靠的直流操作电源系统，确保在交流电网故障时，断路器仍能准确跳闸，保护装置仍能正常工作。

环境适应性与设备寿命：虽然1012米的海拔高度对电气绝缘影响较小，但阿拉尔地区的极端温差要求蓄电池组必须具备极强的耐过充能力和温度补偿功能，以防止电池在长期浮充下出现热失控或早期失效。

智能化运维需求：现代化工厂强调“少人值守”，那它就需要具备完善的自检、报警和数据上传功能，能够实时反馈给中控室，实现远程监控。

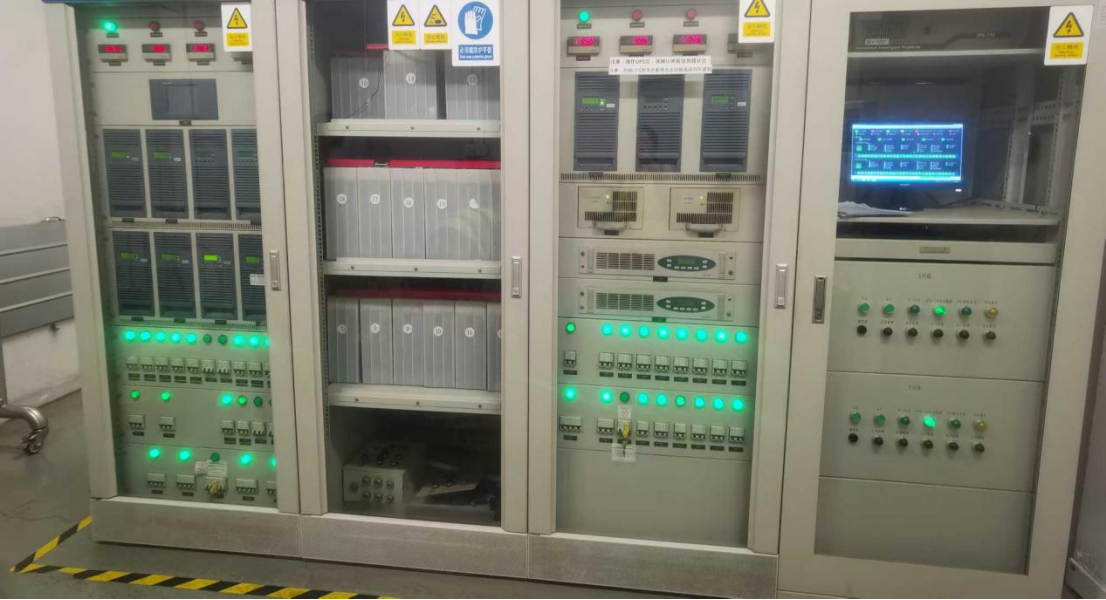

二、解决方案：AD2动力站直流屏系统详解

针对上述挑战，项目组经过多轮技术论证，最终选用了定制化的AD2动力站变电所直流电源系统。该系统严格按照招标文件及技术规范书设计，完美匹配了日产1100吨聚酯生产线的负荷需求。以下是该系统的核心技术亮点：

系统架构：稳健的N+1冗余设计

系统采用DC220V/100Ah的标准配置，这是工业动力站最经典的电压等级，既能满足高压开关柜的操作电源需求，又能兼顾低压直流负载。

充电模块配置：系统配备了3个K6B20型高频开关电源模块并采用“N+1”冗余结构，即使其中一个模块发生故障，剩余的两个模块依然能够承担全部负载电流并维持电池浮充，确保了系统在极端情况下的不间断运行。每个模块额定电流为20A，总输出能力充沛。

蓄电池组配置：储能单元选用了18节12V/100AH铅酸蓄电池串联组成。

容量计算逻辑：18节 × 12V = 216V，这正好处于DC220V系统允许的浮充电压范围内，同时也覆盖了均充时的电压需求。

容量选择：100Ah的容量为动力站的控制负荷提供了充裕的后备时间。即便在全厂交流失电的最恶劣工况下，也能保证关键设备至少运行2-3小时以上，为抢修争取宝贵时间。

核心组件性能指标

高频开关电源模块（K6B20）：

该模块采用了先进的移相谐振高频软开关技术和风冷散热设计。相比传统相控电源，其效率高达>92%，纹波系数控制在≤0.1%以内。低纹波对于保护敏感的电子控制板卡至关重要，能有效延长二次设备的使用寿命。此外，模块具备“可带电插拔”功能，维护人员可以在不切断系统电源的情况下更换故障模块，真正实现了在线维护。

蓄电池管理策略：

针对铅酸电池的特性，系统设计了完善的三阶段充电曲线（恒流限压→恒压限流→浮充）。温度补偿功能：考虑到阿拉尔的气候，监控系统内置了温度传感器。当环境温度偏离标准25℃时，系统会自动调节浮充电压。夏天高温时降低电压防止过充鼓包，冬天低温时升高电压防止充不满。

定期活化：为了防止电池长期浮充导致极板钝化，系统支持电池自动活化功能，定期进行核对性放电测试，确保电池随时处于“满血”状态。

智能监控与安全防护

这套直流屏不仅仅是电源，更是一个智能终端。

微机监控单元：采用大屏幕液晶显示，实时监测母线电压、电池电流、模块状态等。它能存储至少100条历史故障记录，方便运维人员追溯问题根源。

绝缘检测装置：它能在线监测正负母线对地的绝缘状况。一旦某条支路发生接地，装置能立即报警并定位到具体支路，防止两点接地造成短路误动。

四遥功能：通过RS485通讯接口，直流屏的数据可以无缝接入工厂的DCS或SCADA系统。中控室的操作员坐在屏幕前，就能掌握动力站的“脉搏”。

三、应用成效与价值

自该套AD2直流电源系统投入运行以来，表现卓越，为阿拉尔天纺丝级聚酯项目的顺利投产奠定了坚实基础。

零非计划停机：在试运行期间，尽管当地电网曾出现过短暂的电压波动，但得益于直流系统的稳压稳流性能和电池的无缝切换，动力站的高压开关柜动作准确无误，未发生一起因控制电源丢失导致的停产事故。

能效提升：高效的高频模块使得整套系统的能耗比老式相控电源降低了约15%，对于24小时不间断运行的工厂来说，这是一笔可观的电费节省。

运维减负：智能化的监控和免维护的铅酸电池设计，大大减少了巡检人员的工作量。以前需要每天人工测量电池电压，现在只需看一眼监控屏幕即可。

在新疆阿拉尔这片充满希望的土地上，每一吨高品质的纺丝级聚酯背后，都有无数精密设备的默默支撑。AD2动力站DC220V 100Ah直流屏系统，虽然只是庞大化工装置中的一个配角，但它以高可靠性、高智能化的表现，诠释了“细节决定成败”的工业真理。

未来，随着阿拉尔纺织产业集群的进一步壮大，我们将继续提供更优质的电力保障方案，助力中国纺织产业在西域边疆绽放更加璀璨的光芒。
